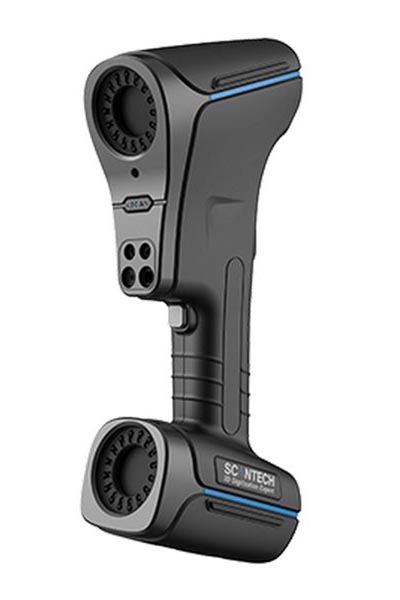

Scantech KSCAN20 3D-Scanner Testbericht
Der 3D-Scanner KSCAN20 wird von ScanTech hergestellt, einem Weltklasse-Unternehmen für intelligente visuelle Inspektionsgeräte mit Sitz in China. Das Unternehmen bietet digitale 3D-Lösungen für verschiedene Branchen an.
Zu den Produkten des Unternehmens gehören globale Photogrammetriesysteme, Tracking-3D-Scanner, Farb-3D-Scanner, globale 3D-Scanner, Composite-3D-Scanner und handgeführte Laser-3D-Scanner.
Die PRINCE-Serie ist in der Luftfahrt, der Automobilindustrie und anderen Branchen wegen ihrer Fähigkeit, extreme Details zu erfassen, sehr beliebt. Eine weitere beliebte Serie des Unternehmens ist die AXE-Serie, die sich durch ihre hohe volumetrische Genauigkeit auszeichnet.
Scantech KSCAN20 Technische Daten
[su_table responsive=”yes”]
| Scan-Modus | Standardmodus Rot/ Hyperfeinmodus Blau |
| Laserquelle | Modus Rot – 7 rote Laserkreuze (+ 1 zusätzliche rote Linie)Modus Blau – 5 blaue parallele Laserlinien |
| Genauigkeit | 0,020 mm |
| Eingebaute Photogrammetrie | Unterstützung |
| Hyperfeines Scannen | Unterstützung |
| Volumetrische Genauigkeit (basierend auf der Teilegröße) | 0,020 mm + 0,035 mm/m /0,010 mm + 0,035 mm/m |
| Volumetrische Genauigkeit mit hochpräzisem Referenzbalken | 0,020 mm/m |
| Auflösung | 0,050 mm /0,010 mm |
| Messrate | 650.000 Messungen/s |
| Laser-Klasse | KLASSE Ⅱ (augensicher) |
| Abtastbereich | Bis zu 550 mm × 600 mm |
| Abtastbereich (Photogrammetrie) | 2500 mm × 3000 mm |
| Stand-off-Abstand | 500 mm/180 mm |
| Tiefenschärfe | 620 mm/200 mm |
| Tiefenschärfe (Photogrammetrie) | 2500 mm |
| Wiederholbarkeit einzelner Punkte | 0,030 mm |
| Abtastfrequenz (tragbares KMG) | 60 hz |
| Kantengenauigkeit | 0,030 mm |
| Rohrinspektion in Software | YBC/LRA-Daten unterstützen |
| Ausgabeformate | .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc or customized |
| Schnittstellenmodus | USB 3.0 |
| Betriebstemperaturbereich | -10 ~ 40 °C |
| Patente | CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628 , WO2018072433, CN206132003U, CN104501740，US10309770B2 |
[/su_table]
ScanTech KSCAN20 Überblick
ScanTech hat mehr als 2 Jahre in Forschung und Entwicklung investiert, um den KSCAN20 zu entwickeln. Die Konstrukteure und Ingenieure des Unternehmens wollten einen Industriescanner bauen, der auf dem Markt unübertroffene Leistungen bietet.
Das Ergebnis war der ScanTech KSCAN20 3D-Scanner.
Dieser Scanner erfasst dank seiner Doppellaser-Scanfunktion eine hohe Detailgenauigkeit. Der Scanner ist außerdem mit Photogrammetrie-Funktionen ausgestattet, die es ihm ermöglichen, einen größeren Bereich mit höherer Genauigkeit zu scannen.
Der KSCAN20 kann Objekte von 0,02 bis 10 m auf jeder Achse messen. Daher kann er in einer Vielzahl von Branchen eingesetzt werden, u. a. in der Medizintechnik, der Automobilindustrie, der Schifffahrt, der Energiewirtschaft, der Unterhaltungsindustrie, dem Bildungs- und Forschungsbereich und der Luftfahrt.
ScanTech KSCAN20 Merkmale
Mikro- und Makro-Scanning
Die Maschine kann sowohl kleine als auch große Objekte scannen, von 0,02 bis 10 m auf jeder Achse.
Dual Scanning Modus
Der Scanner verfügt über einen dualen Laserscanmodus, d. h. einen Rotlaser- und einen Blaulasermodus. Der Rotlaser-Modus ermöglicht es Ihnen, Objekte extrem schnell zu scannen. Der Modus “Blauer Laser” ist dagegen geeignet, wenn Sie extreme Details eines Objekts erfassen möchten.
Hohe Präzision
Das Gerät unterstützt großflächiges Scannen und hat eine hohe volumetrische Genauigkeit von 0,035 mm/m
Hochauflösendes Mikro-Scannen
Mit dem Scanner können Sie kleinste Objekte mit einer hohen Auflösung von 0,01 mm scannen.
Scannen von inneren Objekten
Der Scanner kann die Innenfläche von hohlen Objekten wie Rohren abtasten.
Kantendetektion
Der KSCAN20 3D-Scanner verfügt über eine eingebaute intelligente Kantenerkennung, die sicherstellt, dass die erforderlichen Teile eines Objekts mit hoher Detailgenauigkeit erfasst werden.
Leistungsstarke Software
Der KSCAN20 3D-Scanner wird von ScanViewer unterstützt, einer multifunktionalen Software, die die Bedienung des Geräts und die Anpassung der Einstellungen für Ihren Scanauftrag erleichtert.
Scantech KSCAN20 3D-Scanner Software
Der KSCAN20 wird von ScanViewer unterstützt, einer leistungsstarken Bildgebungssoftware von Scantech. Diese Software erleichtert den Einsatz des 3D-Scanners in allen Phasen der Produktion, d. h. in der Konstruktion, der Entwicklung und der Qualitätsprüfung von Produkten.
Die vom Scanner erfassten Daten können für 3D-Darstellung, Reverse Engineering, Prototyping und andere Anwendungen verwendet werden.

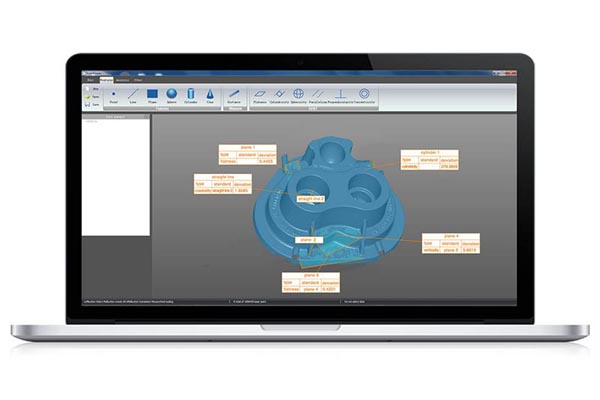

Die Scanner-Software verfügt über eine GD&T-Funktion, mit der Sie direkt Objekte erstellen und analysieren, Messungen vornehmen und Abweichungswerte aus den während des Scanvorgangs erfassten Daten bestimmen können.

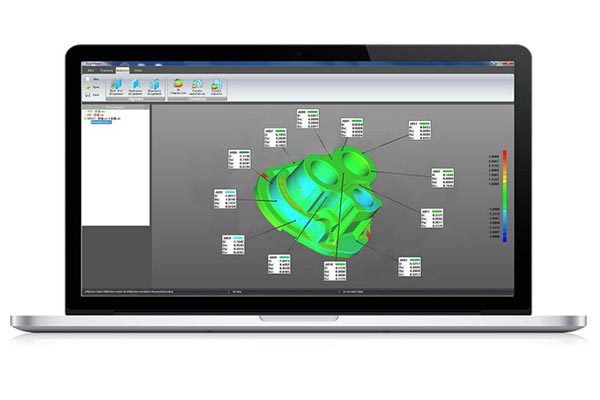

Es gibt auch eine Funktion für die Maßprüfung, mit der Sie die Scandaten und die CAD-Datei zusammenführen und schnell einen Bericht erstellen können.
KSCAN20 VS Creaform HandySCAN Black
Die direkte Alternative zum Industriescanner KSCAN20 ist der Creaform HandySCAN Black. Dieser Scanner ist ein leistungsstarkes messtechnisches Gerät, das Mikrodetails sehr gut erfasst.
Lassen Sie uns diese beiden Scanner gegeneinander antreten, um zu sehen, wie sie sich vergleichen:
[su_table responsive=”yes”]
| Parameter | KSCAN | HandySCAN Schwarz |
| Modi | Standardmodus Rot/Hyperfine-Modus Blau | Ein Modus |
| Laserquelle | 7 rote Laserkreuze (+ 1 zusätzliche rote Linie) /5 blaue parallele Laserlinien | 7 blaue Laserkreuze |
| Genauigkeit, mm | Bis zu 0,02 | 0,035 |
| Integrierte Photogrammetrie-Funktion | Ja | Nein |
| Volumetrische Genauigkeit | 0,02 mm + 0,035mm/m /0,02 mm + 0,035mm/m | 0,020 mm + 0.060 mm/m |
| Hochpräzise volumetrische Genauigkeit | 0,025 mm/m (wahlweise) | Nein |
| Auflösung, mm | 0,05/0,01 | 0,1 |
| Messungen pro Sekunde | 650000 /650000 | 800 |
| Laser-Klasse | 2M (safe for eyes) | 2M |
| Abtastbereich, mm | 550 × 600 | 310 × 350 |
| Abstandsmaß, mm | 200 — 420 | 300 |
| Tiefenschärfe, mm | до 550 | до 250 |
| Einzelpunkt-Wiederholgenauigkeit, mm | 0,03 | – |
| Intelligente Kantensteuerung | Wahlweise | Nein |
| Kantengenauigkeit, mm | 0,03 | No |
| Software | ScanViewer | VXelements |
| Ausgabeformate | .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf |
| Schnittstelle | USB 3.0 | USB 3.0 |
| Betriebstemperaturbereich, °C | -10 — +40 | -5 — +40 |
[/su_table]
Wie Sie aus der Vergleichstabelle ersehen können, ist der Scantech KSCAN20 dem ähnlichen HandySCAN Black eindeutig überlegen. Wenn es um Genauigkeit und Vielseitigkeit geht, übertrumpft der KSCAN20 den HandySCAN mit Leichtigkeit. In der Tat ist der KSCAN20 der beste tragbare 3D-Scanner, den wir in unserem Labor getestet haben.
KSCAN20 vs. HandyScan Black Elite
Ein weiterer Konkurrent des Scantech KSCAN 3D-Scanners ist der Creaform HandyScan Black Elite. Dabei handelt es sich um ein High-End-Modell des regulären HandyScan.
Der Creaform HandyScan Elite ist ein leistungsstarkes messtechnisches Gerät. Aber wie ist er im Vergleich zum KSCAN20? In der folgenden Tabelle finden Sie die Merkmale der beiden 3D-Scanner:
[su_table responsive=”yes”]
| Parameter | ScanTech KSCAN20 | CreaForm HandyScan Schwarz Elite |
| Modi | Mode Red/Mode B | – |
| Laserquelle | 7 rote Laserkreuze (+ 1 zusätzliche rote Linie) /5 blaue parallele Laserlinien | 11 blaue Laserkreuze (+ 1 zusätzliche blaue Linie) |
| Genauigkeit | 0,02 mm /0,02 mm | 0,025 mm |
| Volumetrische Genauigkeit | 0,02 mm + 0,035mm/m /0,01 mm + 0,035 mm/m | 0,020 mm + 0,040 mm/m |
| Integrierte Photogrammetrie-Funktion | Ja | Nein |
| Hochpräzise volumetrische Genauigkeit | 0,025 mm/m (wahlweise) | Nein |
| Messungen pro Sekunde | 650,000 /650,000 | 1,300,000 |
| Laser-Klasse | 2M (sicher für die Augen) | – |
| Abtastbereich | 550 × 600 mm /250 x 300 mm | 310 × 350 mm |
| Objektgröße | 0.05 – 10 m | 0.05 – 4 m |
| Unterstützung von proprietären Markern | Ja | Nein |
| Betriebstemperaturbereich | -10 — +40 °C | +5 — +40 °C |
[/su_table]
Einer der Bereiche, in denen der KSCAN20 die meisten industriellen 3D-Scanner übertrifft, ist die eingebaute Photogrammetrie. Das vielseitige Gerät vergrößert den Scanbereich erheblich. Es kann zum Beispiel Objekte scannen, die in jeder Achse bis zu 10 Meter lang sind. Im Gegensatz dazu kann der HandyScan Black Elite nur Objekte mit einer maximalen Länge von 4 Metern pro Achse scannen.
Die Genauigkeit ist ein weiterer Bereich, in dem der KSCAN20 3D-Scanner den HandyScan Black Elite übertrifft. Egal, ob Sie im Rotlaser- oder im Blaulasermodus scannen, der KSCAN 3D-Drucker liefert detailliertere virtuelle Bilder. Der Scanner gewinnt auch in Bezug auf die volumetrische Genauigkeit.
Wenn Sie die Genauigkeit des KSCAN-Scanners noch weiter verbessern möchten, können Sie eine optionale Funktion erwerben, die als Maßstabsleiste bekannt ist. Mit diesem Upgrade wird die Genauigkeit des Scanners auf 0,02 mm + 0,02 mm/m erhöht.
VERFÜGBAR BEI TOP3DSHOP
Der ScanTech KSCAN20 3D-Drucker hat eine höhere Auflösung als der HandyScan Black Elite. Wenn Sie den Standardmodus (Modus R) verwenden, beträgt die Auflösung des Scanners 0,05 mm. Vergleichen Sie dies mit der Auflösung des besten HandyScan Black Elite, die 0,1 mm beträgt.
Noch besser ist es, wenn Sie den KSCAN-Scanner in den feineren Auflösungsmodus (Modus B) schalten, der eine Auflösung von 0,01 mm bietet.
Was den Scanbereich betrifft, so kann der KSCAN30 im Modus R 550 x 600 mm scannen, während der Scanner von Creaform nur einen Scanbereich von 310 x 350 mm schafft. Der größere Scanbereich des KSCAN bedeutet, dass Sie weniger Marker benötigen, was den Prozess letztendlich kostengünstiger macht.
Im Modus B ist der Bereich des KSCAN20 3D-Scanners mit 250 x 300 mm klein, während der Bereich des Creaform-Scanners 310 x 350 mm groß ist.
Was den Energieverbrauch angeht, so arbeitet der KSCAN20 bei -10 °C, während der HandyScan Black Elite bei +10 °C arbeitet. Daher kann der KSCAN-Scanner auch unter extremen Bedingungen eingesetzt werden, zum Beispiel in unbeheizten Fabrikräumen.
Schließlich ist die Software von ScanTech besser für Low-End-PCs optimiert. Viele Funktionen der Software sind außerdem kostenlos, z. B. die Möglichkeit, Scans zu vergleichen.
Anwendungsfälle für den 3D-Scanner KSCAN20
Der KSCAN20 kann in einer Vielzahl von Branchen eingesetzt werden. Besonders wichtig ist der Scanner bei der Qualitätskontrolle von Aluminiumdruckgussprodukten, die bei der Herstellung von Haushaltsgeräten, Elektronik und in der Automobilindustrie beliebt sind.
Der Aluminiumdruckguss birgt viele Herausforderungen. Die Endprodukte müssen bestimmte Qualitätskontrollschritte durchlaufen, um sicherzustellen, dass sie den industriellen und internationalen Normen entsprechen. Das bedeutet, dass die Hersteller die exakten Abmessungen und die genauen Abweichungswerte der Teile kennen müssen, um Fehler rechtzeitig zu erkennen und die Freigabe von minderwertigen Produkten zu verhindern.
Betrachten wir einen Anwendungsfall aus der Automobilbranche.
Das Segment der Personenkraftwagen stellt den größten Teil des Marktes für Automobilformen in der Kategorie der Fahrzeugtypen dar. Die Hersteller von Personenkraftwagen sind ständig auf der Suche nach Formen und innovativen Angeboten, um die Bedürfnisse ihrer Kunden zu befriedigen.
Heute verlassen sich die Automobilhersteller zunehmend auf geformte Außenteile, um ihr Angebot zu differenzieren. Diese Nachfrage nach gegossenen Außenteilen fördert die Innovation unter den Anbietern von Druckgussmodellen.
Hersteller können die 3D-Scantechnologie nutzen, um die Form von Objekten digital zu erfassen und ihre Daten zu sammeln.
https://www.youtube.com/watch?v=iogofjm28IA
Handscanner wie der KSCAN 20 werden von vielen Automobilunternehmen aus verschiedenen Gründen bevorzugt, u. a. weil er als normaler 3D-Handscanner und Photogrammetriesystem eingesetzt werden kann.
So scannen Sie mit dem KSCAN20 3D-Scanner
Das Scannen mit dem KSCAN20 3D ist einfach. Hier sind die Schritte:
Schritt 1: Bringen Sie die Marker an und erfassen Sie jeden einzelnen mit dem integrierten Photogrammetriesystem des Scanners. Sie benötigen doppelt so viele Marker wie bei einem herkömmlichen Handscanner.
In diesem Tutorial scannen wir ein Aluminiumteil mit den Maßen 200 x 200 mm.
Schritt 2: Scannen Sie Ihr Objekt schnell. Für schnelles Scannen, bei dem nicht viele Details erfasst werden, verwenden Sie den roten Lasermodus. Für Scans, bei denen es auf höchste Detailgenauigkeit ankommt, verwenden Sie den blauen Lasermodus.
Während des Scannens sehen Sie eine Echtzeit-Visualisierung des Objekts auf Ihrem Computerbildschirm.
Schritt 3: Der nächste Schritt besteht darin, die vollständigen 3D-Punktwolkendaten mit ScanView zu erhalten. In der Abbildung unten sehen Sie, wie unser Objekt von vorne aussieht.
Und so sieht die Rückseite aus:
Hier ist der hervorgehobene Bereich vergrößert dargestellt.
Schritt 4: Berechnen Sie die Abweichungswerte
Mit dem KSCAN 3D-Scanner können Sie die Zeit, die Sie zum Scannen eines Objekts benötigen, drastisch reduzieren, da Sie nur sehr wenige Marker benötigen. In unserem Lehrgang dauerte der gesamte Prozess vom Anbringen der Marker bis zur Erstellung des Berichts nicht länger als 16 Minuten.
Anwendungen in der realen Welt
ThinkSmart
ThinkSmart, ein Unternehmen aus Vietnam, hat ein intelligentes System zur Herstellung von Karosserieteilen entwickelt, die für die Reparatur verschiedener Fahrzeuge benötigt werden. Mithilfe des KSCAN-3D-Scanners erstellt das Unternehmen ein virtuelles Modell des Teils und wandelt es dann in ein CAD-Design um. Der Entwurf wird dann auf einem SLA-3D-Drucker mit ABS-Kunststoff gedruckt.
Durch den Einsatz des Industriescanners, eines SLA-3D-Druckers und von ABS-Kunststoff kann das Unternehmen qualitativ hochwertige und präzise Teile herstellen, die langlebig und hitzebeständig sind. Das Verfahren ermöglicht es dem Automobilhersteller, Teile zu niedrigeren Kosten herzustellen als mit der Aluminiumdruckgusstechnik.
Dongfeng Honda
Dongfeng Honda, eine Tochtergesellschaft von Honda, setzt den KSCAN20 3D-Scanner ein, um Messungen vorzunehmen und Defekte an Teilen zum Zwecke der Qualitätskontrolle zu identifizieren. Das Unternehmen entschied sich für den KSCAN20 3D aufgrund seiner Vielseitigkeit, seiner präzisen messtechnischen Daten und seiner genauen Messungen.
Was wir mögen
Der KSCAN 3D-Scanner ist ein vielseitiger Industriescanner, der hochdetaillierte virtuelle Modelle der gescannten Objekte erstellt. Der Scanner ist außerdem einfach zu bedienen, hat eine hohe Wiederholgenauigkeit und benötigt viel weniger Markierungen als konkurrierende Scanner.
Allerdings kann es eine Herausforderung sein, mit dem Scanner die perfekte Strahlengeometrie zu erzielen.
KSCAN20 3D-Scanner: Unser Urteil
Der ScanTech KSCAN20 ist ein tragbarer 3D-Scanner mit hochmodernen Funktionen. Das Gerät ermöglicht Ihnen das Scannen und Erstellen von 3D-Modellen von Objekten, bei denen die Qualitätskontrolle von größter Bedeutung ist.
Sie können den Scantech KSCAN20 bei Top3DShop kaufen. Der Scanner wird mit offizieller Garantie, Schulung und bestem Service von Branchenexperten verkauft.
